鄭州龍湖金融中心項目位于鄭州鄭東新區，該項目總方量為26000立方米，TRD成墻厚度700毫米，深度28-40米，由六號和七號班組聯合施工，2018年8月20號施工結束。
本篇文章將以此為案例詳細闡述TRD工法在超深復雜地形基坑的應用和實際意義。
項目概況

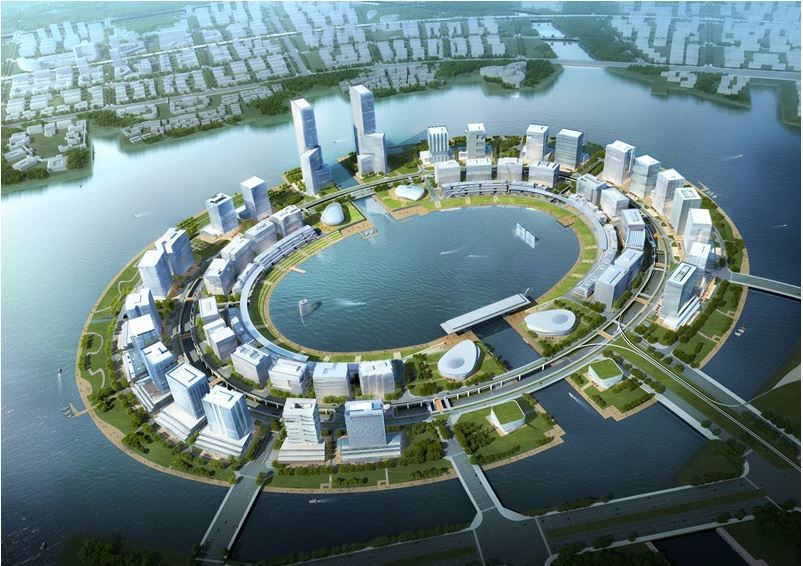

該項目位于河南省鄭州市鄭東新區金融城龍湖金融中心,為規劃的龍湖CBD副中心所在地,距離高鐵鄭州東站7公里,距CBD會展中心4.3公里。所處地貌單元為黃河沖積平原,地形起伏較小,地勢平坦,微向東北傾斜,坡度1/600-1/800。
場地地面多為耕地、果林和魚塘,局部魚塘、抽沙坑、水溝地形相對起伏較大外,其余場地地形相對平坦。總體地勢呈南高北低,地面高程變化在7330~87.80m之間,局部抽沙坑最大相對高差約14.50m。
工程地質
根據野外鉆探，土層大部分為中，粗砂層，施工難度大，漿液流失快，易塌孔，稍有不慎即埋鉆，經過我公司技術人員不斷總結經驗，掌握了規律，最終圓滿完成施工任務，獲得了中建二局，北京城建領導的一致好評。
TRD工法工藝詳述
主要施工工藝
TRD工法主要分為:切割箱自行挖掘下沉工序一切割成墻工序一切割箱拔出分解工序。其中，切割成墻工序包括:先行挖掘、回撤挖掘、成墻攪拌3個步驟，即切割箱鉆至設計深度后，在挖掘液配合下先挖掘一段距離，然后回撤挖掘至原處，最后在固化液注入同時向前推進攪拌成墻。
TRD工法試成墻及相關參數
根據試成墻施工情況及測試結果，TRD水泥土攪拌墻的施工質量主要取決于攪拌是否均勻。根據不同土層調整 各種施工參數，如水泥用量、水灰比、搭接區域的寬度，以及注漿壓力和時間、攪拌及箱體拔出底部注漿等各項參 數等指標。
本TRD工法施工采用三工序施工工藝是可行的，墻體垂直度可達1/300，14d鉆孔取芯無側限抗壓強度為0.28-0.41MPa，28d鉆孔取芯無側限抗壓強度為1.05~1.38MPa，試成墻體質量滿足設計要求，膨潤土摻量100 kg/m3和水泥摻量25%是合理的。
28d齡期滲透實驗

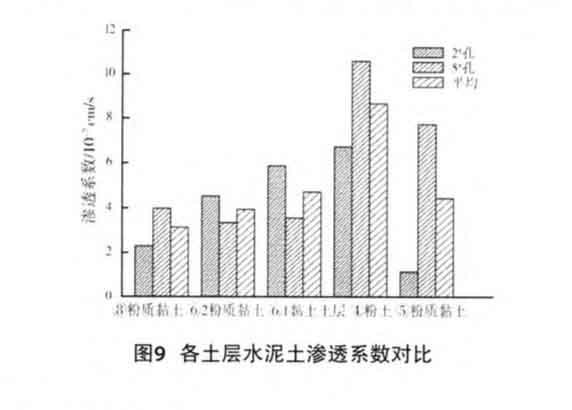

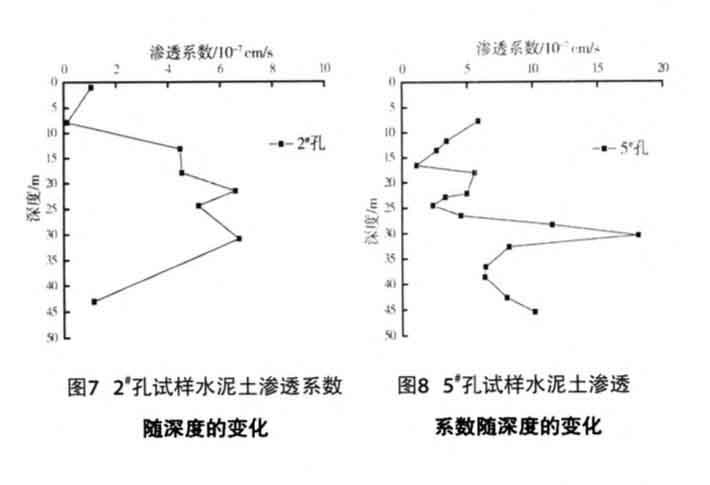

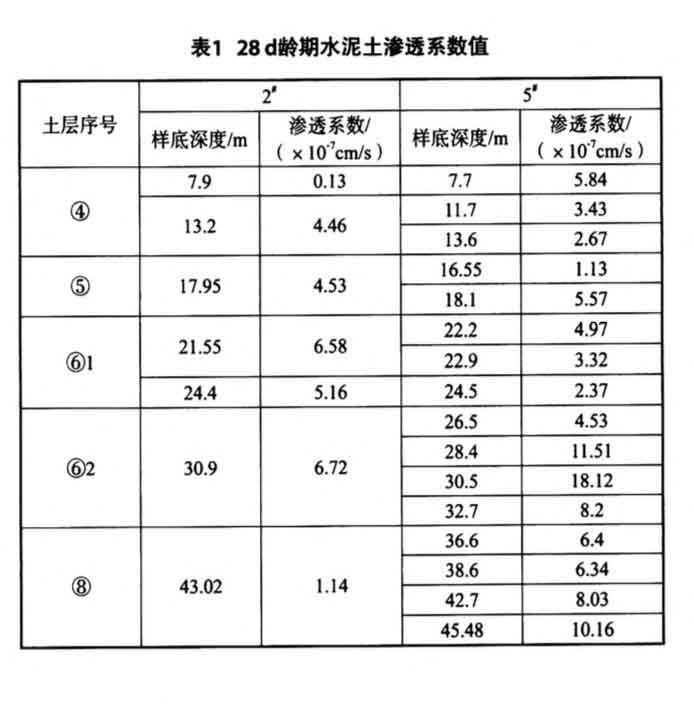

芯樣2’和5。分別對應質檢中心鈷芯檢測14 dE告試1’和試2。，根據柔性壁滲透儀底座的直徑不同及實際加工情況 將每個土層的若干個原狀樣共)JnT成38個試樣，經密封后 進行標準養護，在28 d齡期時進行為期6 d的滲透試驗(表1、圖7~圖9)。
從滲透系數范圍可以推測:在黏土、粉土、以及粉質黏土層范圍內，經TRD工法作用，使該范圍土層得到充分攪拌，上下基本均勻一致，未出現黏土成塊和局部漿液富集的現象，水泥攪拌土結構致密。經試驗分析，水泥攪拌土滲透系數均在10^（-7）數量級，同土層施工效果的平均性較好。

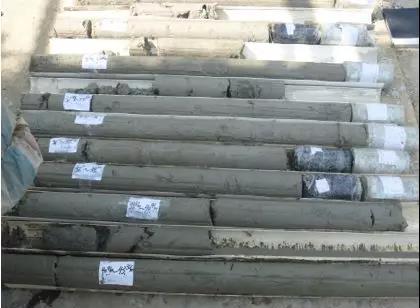

▲取芯情況
施工要點
(a)要做好各項施工前的準備工作，如清障、修筑施工便道，鋪設鋼板測量放線定位，特別是對施工便道的確認，必要時對施工便道地基進行加固，以確保履帶樁機推進的安全和成墻的垂直度。
(b)TRD主機拼裝完成后，用經緯儀從正面、側面2個方向確認導桿的垂直度。
(c)TRD工法中，在進行切割箱自行打入挖掘的工序時，在確保垂直精度的同時，將挖掘液的注入量控制到最小，使混合泥漿處于高濃度、高黏度狀態，以便應對急劇 的地層變化:部分易坍塌砂層，切割箱先行退避養生，施工時應注入或摻入膨潤土。操作流程進行施工，但遇到深度大及砂石地基為主體的工 程時，應迅速對挖掘液進行調配采取相應的變更措施，以便切割箱能夠順利啟動先行挖掘。
(e)TRD工法法回撤挖掘:切割箱先行挖掘結束，回撤橫移挖掘至成墻位置時，應盡量減少挖掘排量，以控制置換土發生量。
(f)成墻攪拌，由于經過先行挖掘和回撤挖掘，被加固土體已經被松動。成墻攪拌時，要確保橫向較快速度推進，泵的壓力和漿液流量要匹配供應，以防止由于推進速度緩慢而導致切割箱體水泥漿附著層不斷增厚，造成切削 箱推進阻力不斷增加，最后導致抱死的事故發生。

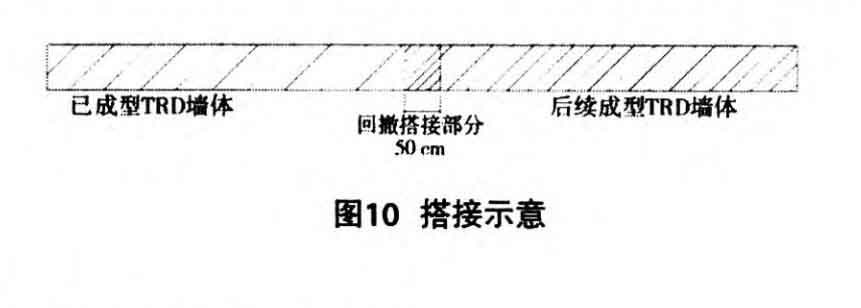

(g)成墻搭接，新老墻體區域搭接質量要嚴格控制，尤其是挖掘和攪拌速度，使土體中混合泥漿與固化液充分攪拌和混合。搭接寬度宜控制在50cm左右(圖10)。
(h)TRD工法退避養生，TRD工法成墻攪拌結束后，在墻前1-2 m的距離內用少量清水對設備管路進行清洗， 清洗后用高濃度(20%)的膨潤土漿液，在墻前2.0 m區間內進行臨時養生區挖掘，并原地停留30 min以穩定混合泥漿的狀態。
(i)為防止切割箱停留在砂性土層發生抱死的現象， 現場應備有增黏劑，當膨潤土不能滿足混合泥漿的流動性 要求時，可添加適量的增黏劑。
(j)通過安裝在切割箱內部的多段式測斜儀，對墻體的垂直度進行實時控制，確保1/250以內的垂直精度:通過激光經緯儀射出的光束投射到安裝在主機上的2塊透明丙烯板上，以控制與其平行的TRD工法墻體中心線的允許偏差可控制在±25 mm以內。
(k)建議現場配備用發電設備，確保停電時及時恢復供漿，避免切割箱因時間過長造成埋置事故。
(1)加強設備的維修保養，特別是在硬質地層作業時，鏈板、刀板、切削合金塊等鉆具的磨耗比較大，要準備好充足量的各類備件，以供及時更換、鑲補，確保正常施工。
(m)為防止切割箱被抱死，當液壓馬達驅動的水平和垂直油缸壓力接近600 kN一650 kN時，應立即采用專用切割刀具對切削箱四周的砂土、水泥進行切邊。
(n)當成墻攪拌結束或轉角時，起拔切割箱的時間應控制在4h之內進行(宜配置大噸位吊車和振動器)，根 據切割箱長度、吊車起吊能力以及操作空間因素，將切割 箱分割成2~3段拔出，應邊分解邊拔除。施工過程必須嚴格控制切割箱的拔出速度。拔出切割箱的過程中，注入漿量要能夠補充切割箱拔出的體積，以防止混合泥漿液面下降。

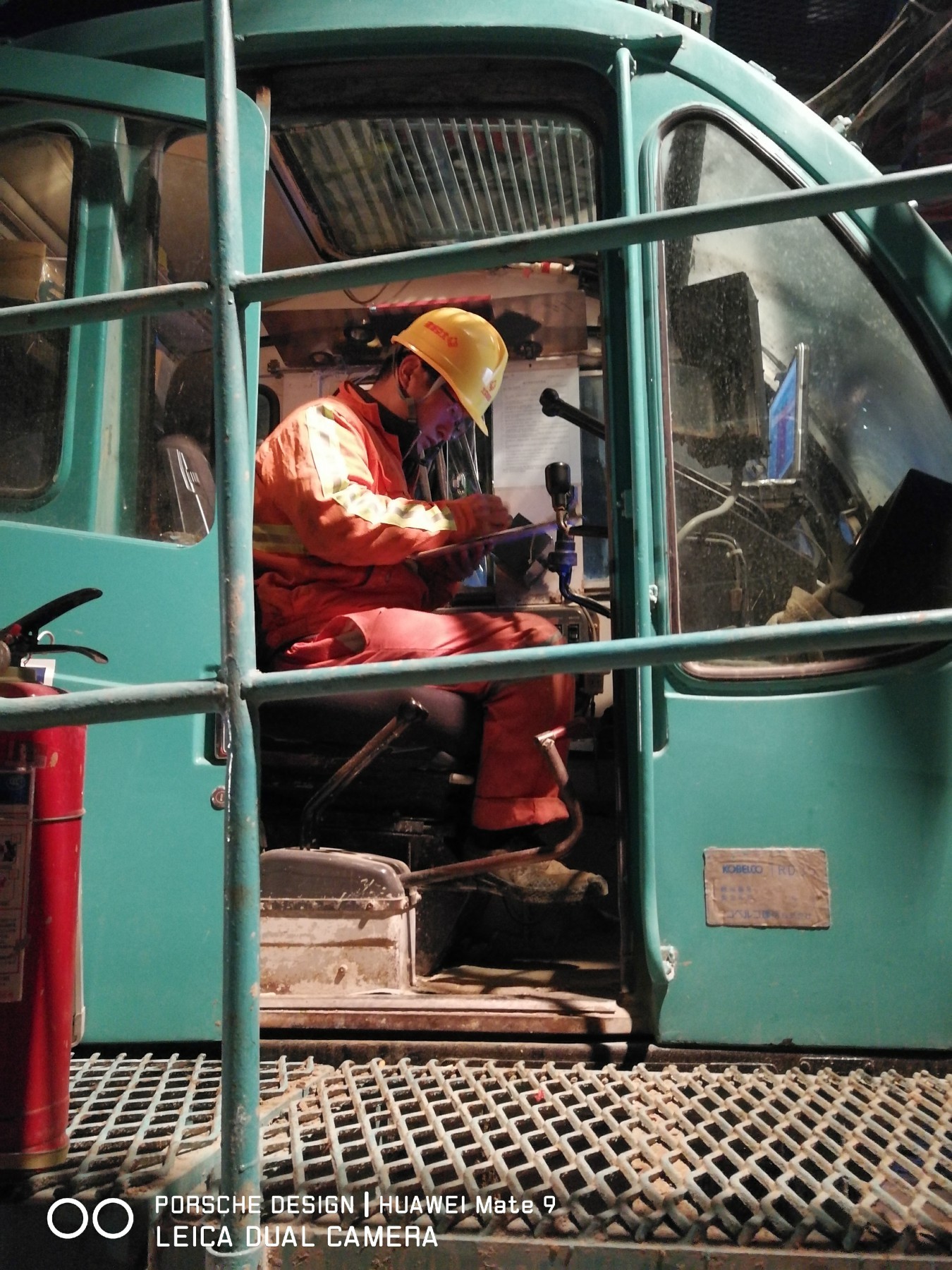

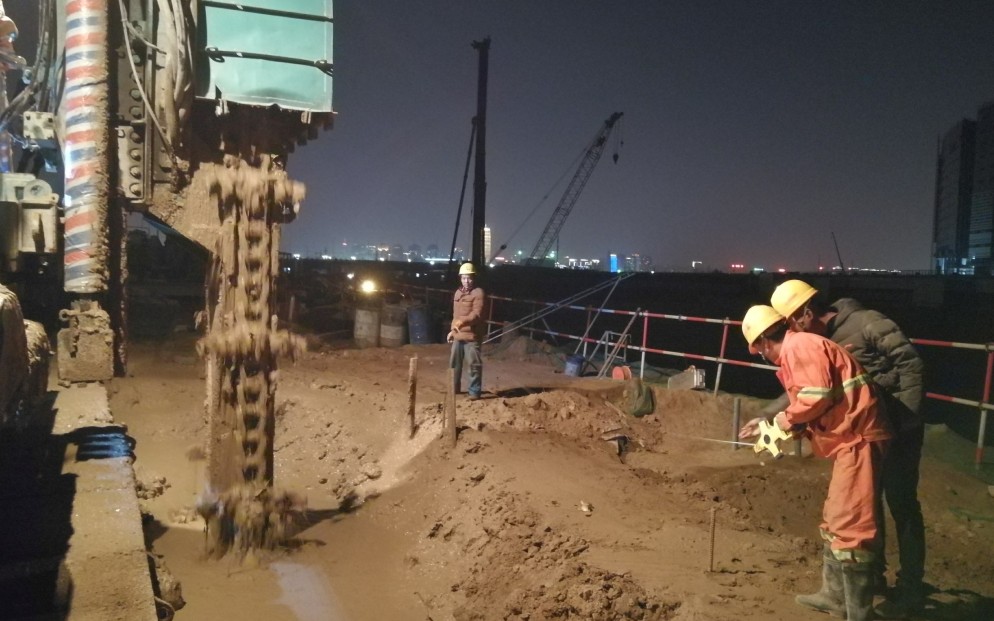

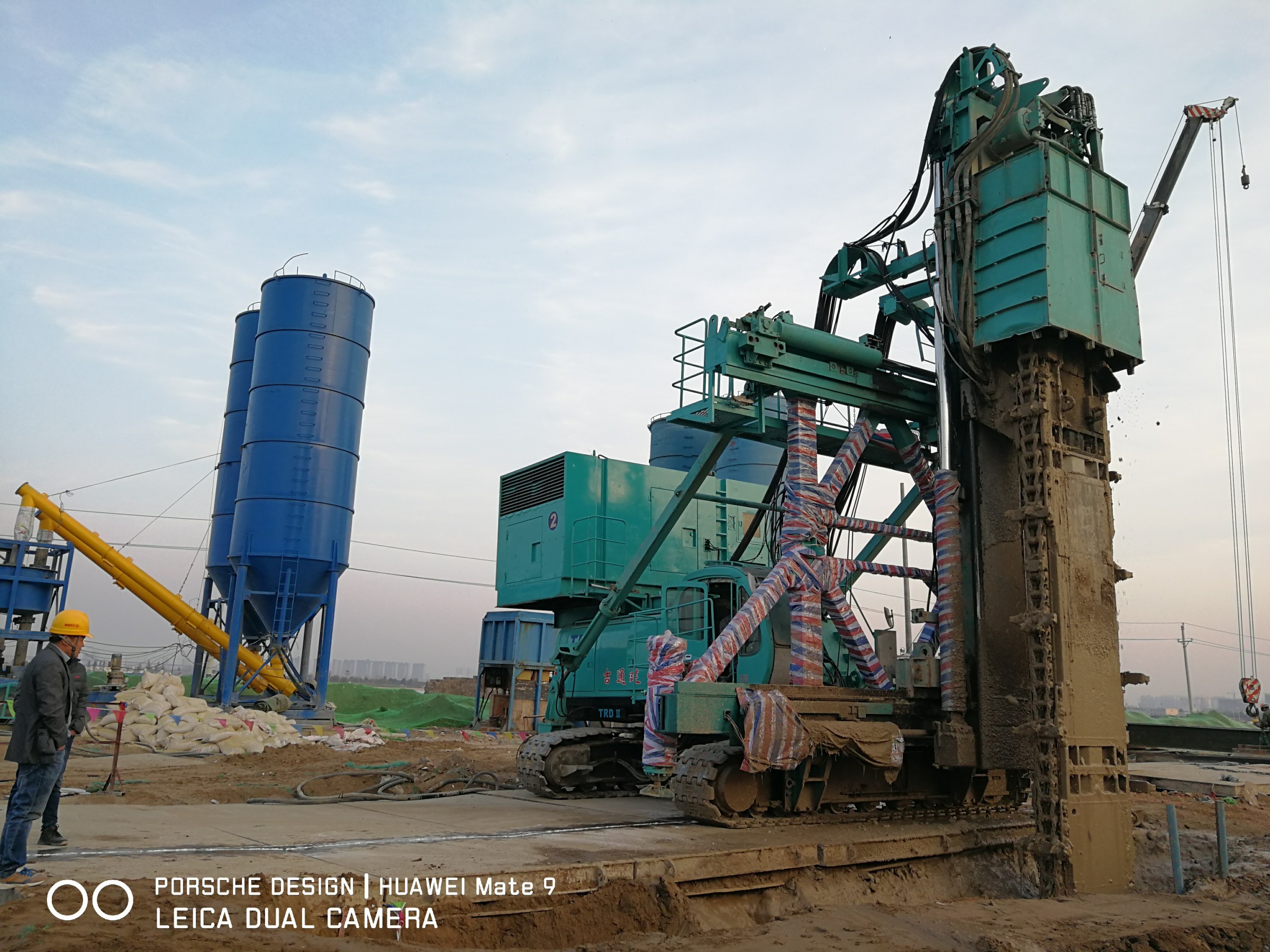

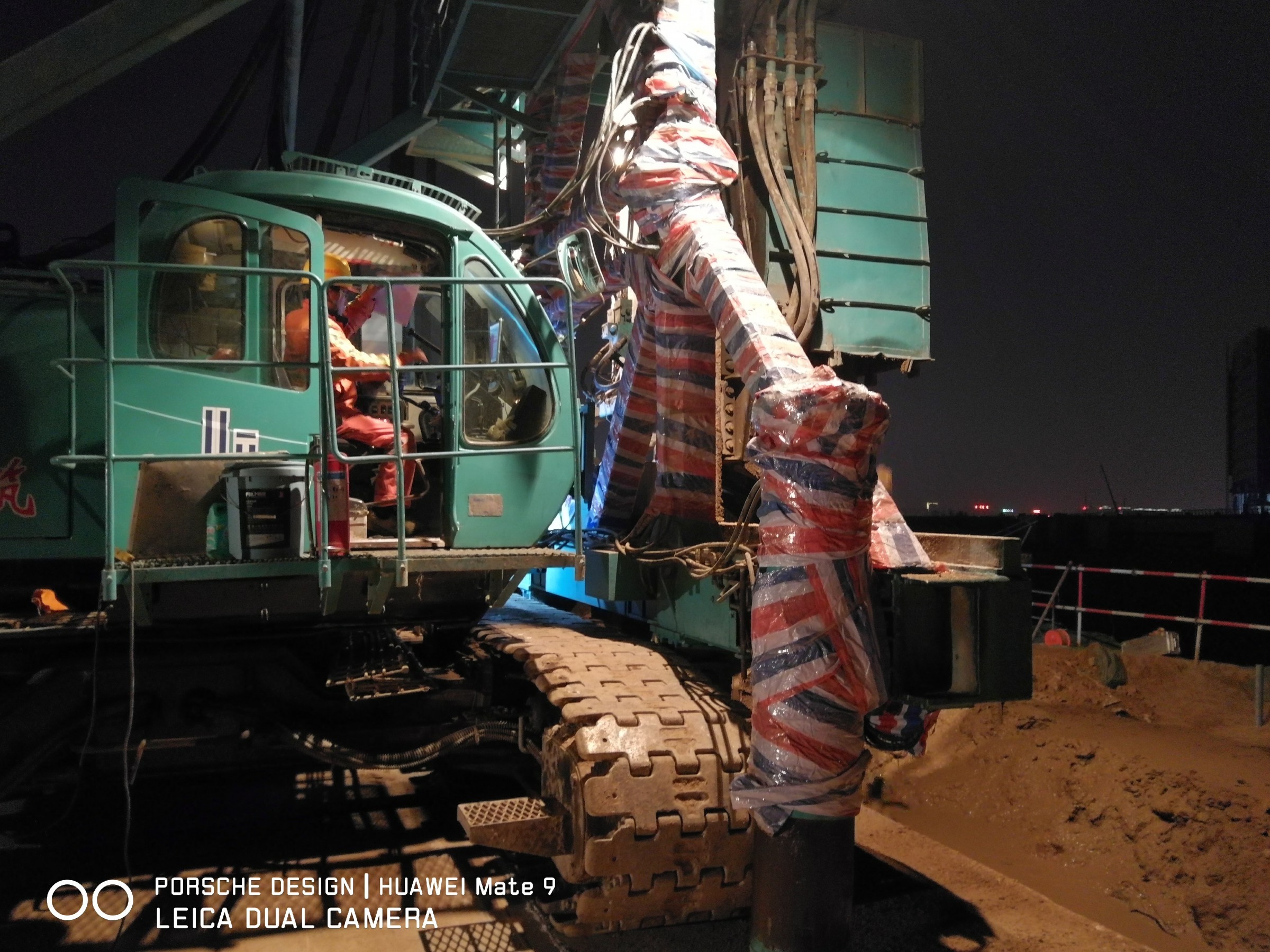

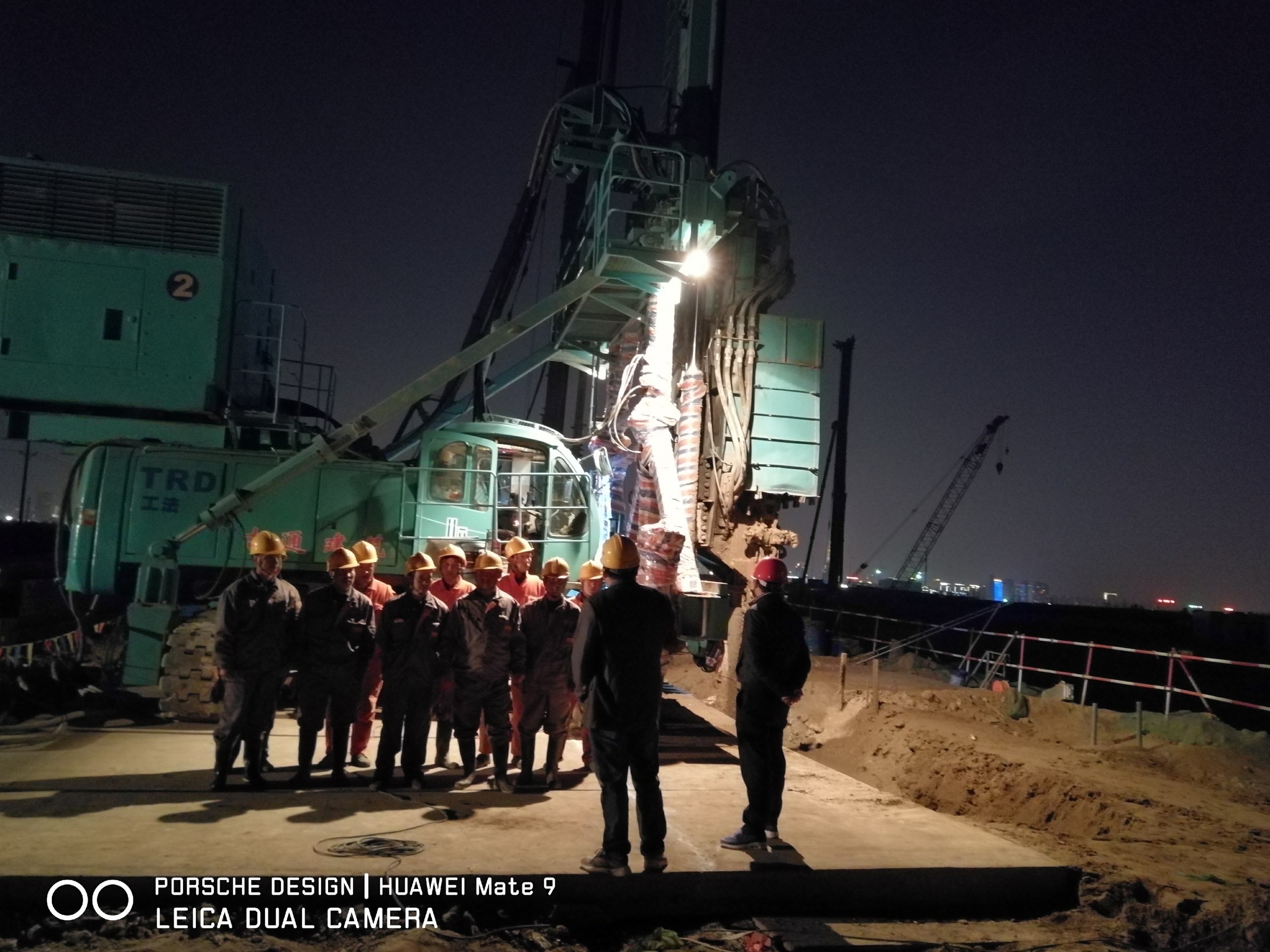

現場圖片
總結
通過論述可以看出TRD工法在超深基坑止水帷幕施工的優越性，解決了原來采用超深三軸攪拌樁施工的難題，且成墻深度一步到位，滿足了設計要求，墻體均勻性和連續性亦優于超深三軸法。但施工中也發現了自身的不足之處，尤其是在處理這種超深復雜地形及土層時突發情況時應變不足，施工速度較慢，相信未來會做得越來越好。
TRD工法（Trench-Cutting & Re-mixing Deep Wall Method），又稱等厚度水泥土地下連續墻工法，其基本原理是利用鏈鋸式刀具箱豎直插入地層中，然后作水平橫向運動，同時由鏈條帶動刀具作上下的回轉運動，攪拌混合原土并灌入水泥漿，形成一定強度和厚度的墻。
TRD工法通過水平橫向運動成墻，可形成沒有接口的等厚連續墻體，其止水防滲效果遠遠優于柱列式地下連續墻和柱列式攪拌樁加固，其主要特點是環境污染小、成墻連續、表面平整、厚度一致、墻體均勻性好、防滲性能好、施工安全，與傳統柱列式地下連續墻相比隔滲，經濟性好。

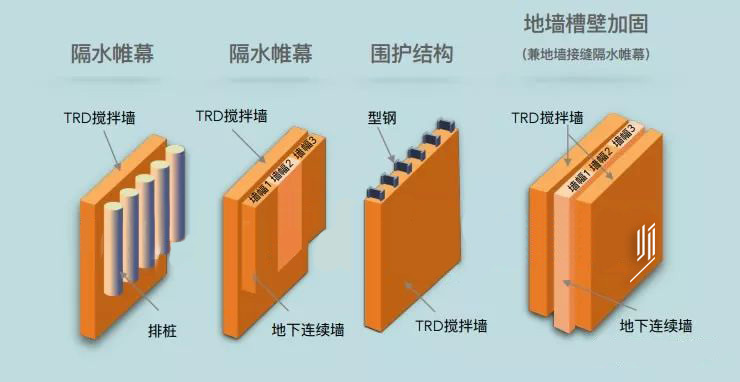

TRD工法適應粘性土、砂土、砂礫及礫石層等地層，在標貫擊數達 50~60 擊的密實砂層、無側限抗壓強度不大于5MPa的軟巖中也具有良好的適用性。可廣泛應用于超深隔水帷幕、型鋼水泥土攪拌墻、地墻槽壁加固等領域。
