項目概況

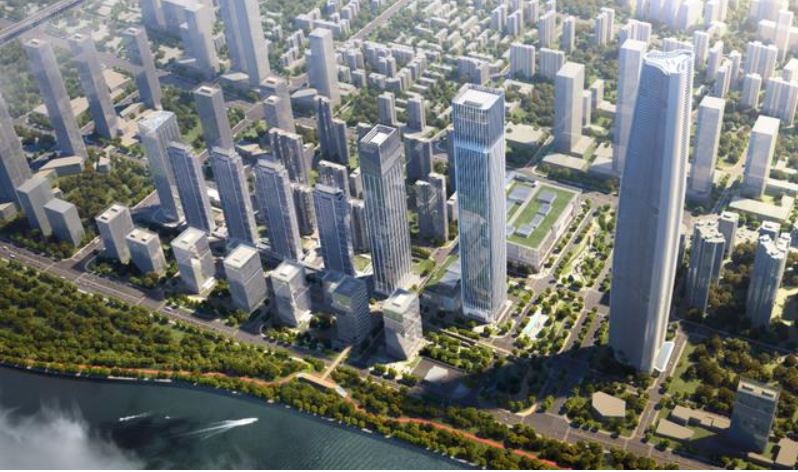

武漢長江中心項目屬于武漢市武昌區在江城抗疫解封之后的首批復工復產項目。項目涵蓋400米寫字樓超塔、總部級濱江寫字樓、時尚購物中心、高端住宅公寓等多重業態，將打造建筑面積約160萬平方米的濱水綜合體。
本基坑工程處于長江岸邊500m范圍內，為確保長江汛期基坑工程安全可靠以及順利實施，本工程對B2、B3、B4地塊周邊采用TRD等厚度水泥土攪拌墻作為落底式隔水帷幕隔斷基坑內外地下水聯系。
TRD工法設計要求

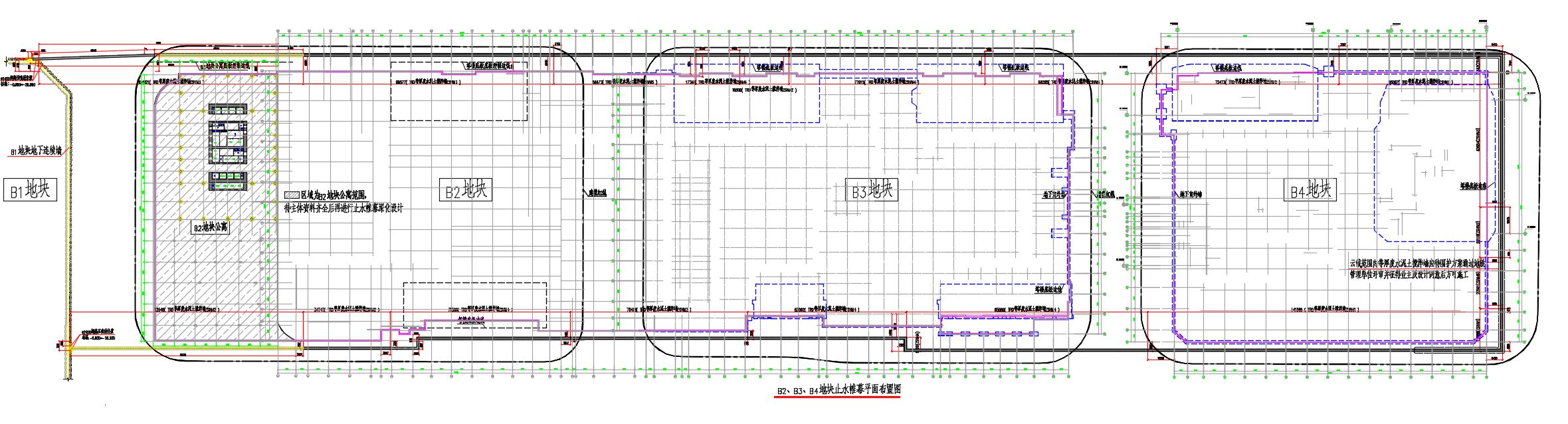

▲止水帷幕平面布置圖

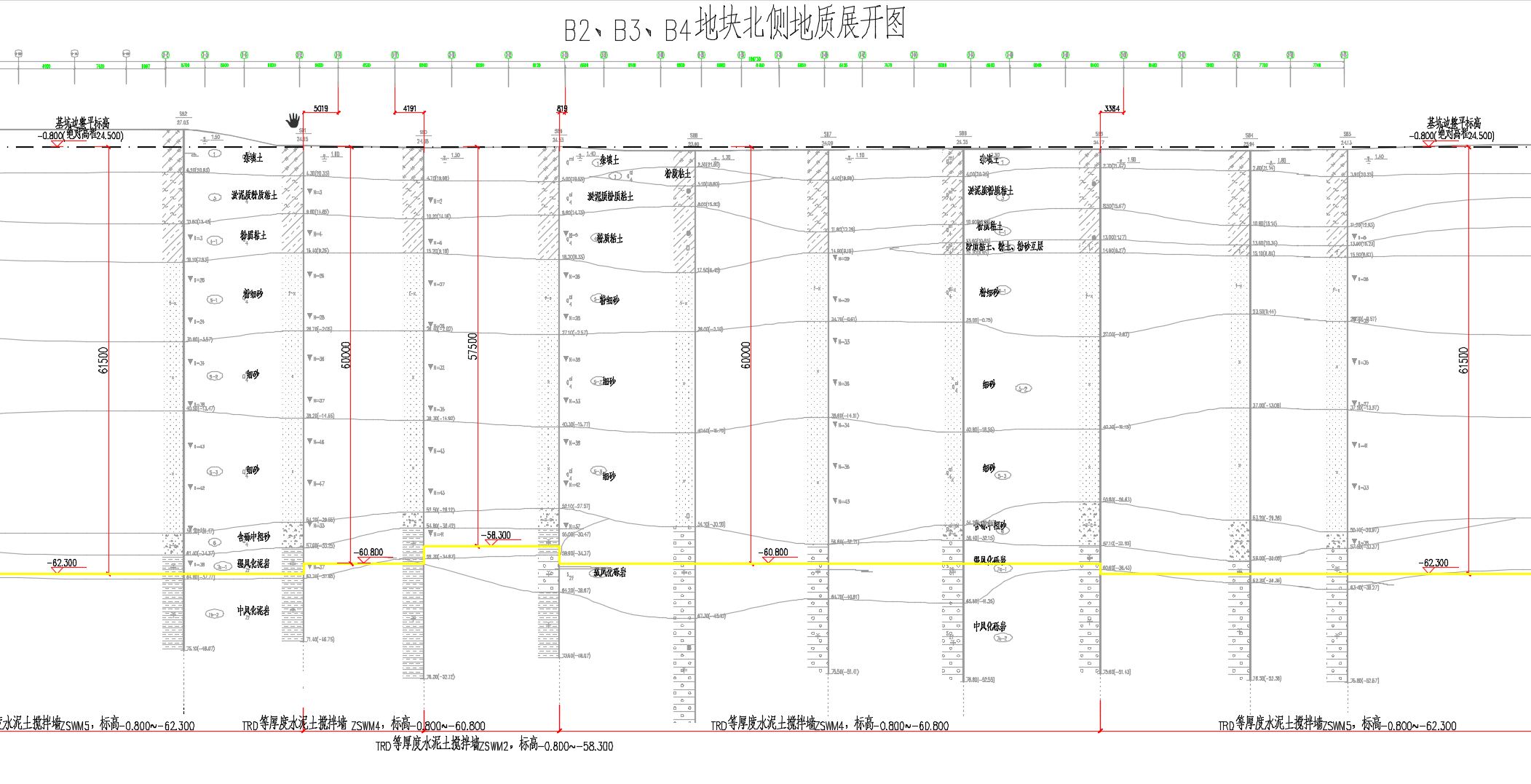

▲地質展開圖
本工程B2、B3、B4地塊周邊設置TRD工法等厚度水泥土攪拌墻落底式隔水帷幕，隔水帷幕底進入強風化巖層不小于2.0m或中風化泥巖層不小于0.5m。
等厚度水泥土攪拌墻應采用TRD-Ⅲ型及以上設備進行施工，墻厚800mm，采用水平軸鋸鏈?zhǔn)角懈钕溲貕ι畲怪闭w攪拌，分段連接鉆至預定設計深度，水平橫向挖掘推進，同時在切割箱底部注入挖掘液或固化液，使其與原位土體強制混合攪拌，形成的水泥土攪拌連續墻，在墻體范圍內必須做到水泥攪拌均勻。本工程等厚度水泥土攪拌墻最大深度超過65m，建議在深層、淺層設置雙噴漿口，淺層噴漿口位置宜設置在1/2墻深位置。
等厚度水泥土攪拌墻水泥摻量不小于25%，水灰比1.5，挖掘液采用鈉基膨潤土拌制，每立方被攪土體摻入約100kg的膨潤土。墻體抗?jié)B系數不應大于10-7/ cm/sec，等厚度水泥土攪拌墻28d無側限抗壓強度標準值不小于0.8MPa。
等厚度水泥土攪拌墻正式施工之前，施工單位應進行現場等厚度水泥土攪拌墻試成墻試驗，試成墻的目的如下：
1 確定等厚度水泥土攪拌墻采用三工序（即先行挖掘、回撤挖掘、成墻攪拌）的挖掘成墻推進速度、成墻時間；
2 確定等厚度水泥土攪拌墻的挖掘液膨潤土摻量、固化液水泥摻量、水泥漿液水灰比等施工參數；
3 確定等厚度水泥土攪拌墻成墻質量、水泥攪拌均勻性及膠結度以及強度；
4 確定等厚度水泥土攪拌墻立柱導向垂直度、切割箱導向垂直度、攪拌墻成墻的垂直度。
等厚度水泥土攪拌墻試成墻墻體厚度為800mm，單段試成墻長度不小于8m，試成墻深度不小于對應標段內最小設計墻深，同時滿足下方下列要求。
成墻位置須仔細核對地質資料，結合對應標段內TRD等厚度水泥土攪拌墻底入巖情況，進入⑦a-1強風化礫巖（N63.5=9.9擊）、⑦b-1強風化泥巖（標貫40.3擊）不小于3m或進入⑦b-2中風化泥巖（巖塊（天然狀態）抗壓強度3.5MPa）不小于1m，具體結合試成墻代表性區域確定，試成墻實際施工過程中，可根據實際情況加大試成墻的深度。
本工程等厚度水泥土攪拌墻需穿越深厚的砂層，墻底嵌入強風化泥巖、強風化礫巖不小于2m，局部區域進入中風化泥巖不少于0.5m。等厚度水泥土攪拌墻設備采用三工序成墻施工順序（即先行挖掘、回撤挖掘、成墻攪拌），對緊密砂層先行挖掘松動后，再行固化成墻攪拌。等厚度水泥土攪拌墻的垂直度不大于1/250，墻位偏差不大于50mm，墻底標高的施工誤差-0~+50mm(即墻深不得小于設計值)，成墻厚度偏差不得大于10mm。
TRD工法施工要求
1.等厚度水泥土攪拌墻施工前，應根據等厚度水泥土攪拌墻樁機設備和切割箱的重量，對施工場地進行鋪設鋼板等加固處理措施，確保樁機的垂直度，確保切割箱的垂直度。
2.等厚度水泥土攪拌墻施工應采用現澆式鋼筋混凝土導墻或鋼板式導墻。采用現澆式鋼筋混凝土導墻時，導墻宜筑于密實土層，并應高出地面100mm；采用鋼板式導墻時，導向溝槽深度宜為0.8~1.5m。
3.施工時應保持等厚度水泥土攪拌墻樁機底盤的水平和導桿的垂直，成墻前采用全站儀及經緯儀進行軸線引測，使等厚度水泥土攪拌墻樁機正確就位，并校驗樁機立柱導向架垂直度偏差不應大于1/300。
4.根據等厚度水泥土攪拌墻的設計墻深進行切割箱數量的準備，并通過分段續接切割箱挖掘，打入到設計深度。切割箱安裝完畢后，進行等厚度水泥土墻體的施工。通過注入挖掘液先行挖掘土體至水平延長范圍，再回撤橫移充分混合、攪拌土體，切割箱內部的多段式測斜儀，可進行墻體的垂直精度管理。拔出切割箱時不應使孔內產生負壓而造成周邊地基沉降，注漿泵的工作流量應根據實際挖掘速度的變化作調整。
5.本工程等厚度水泥土攪拌墻采用三工序法施工，先行切割推進速度宜控制在0.2~2.0m/h，回撤切割推進速度宜控制在5~10m/h，成墻攪拌推進速度宜控制在1~3m/h，并應通過試成墻最終確定推進速度。
6.等厚度水泥土攪拌墻應連續施工，當天成型墻體應搭接已成型墻體約30~50cm,搭接區域應嚴格控制挖掘速度，使固化液與混合泥漿充分混合、攪拌，搭接施工中須放慢攪拌速度保證搭接質量。
7.對于影響等厚度水泥土攪拌墻成墻質量的不良地質和地下障礙物，應事先予以處理后再進行等厚度水泥土攪拌墻的施工，同時應適當提高水泥摻量。
8.加強對等厚度水泥土攪拌墻墻體施工過程的監理及對成品墻體的質量檢測工作，如發現質量問題應主動與業主及設計單位聯系，以便及時采取補救措施，避免造成不必要的損失。
9.施工單位應結合試成墻試驗的設計要求提供詳盡的渠式切割水泥土攪拌墻施工方案，提交設計、業主及相關單位，經各方認可后方可實施。監理單位應根據各方確認的施工方案嚴格監督，確保施工質量。
現場照片

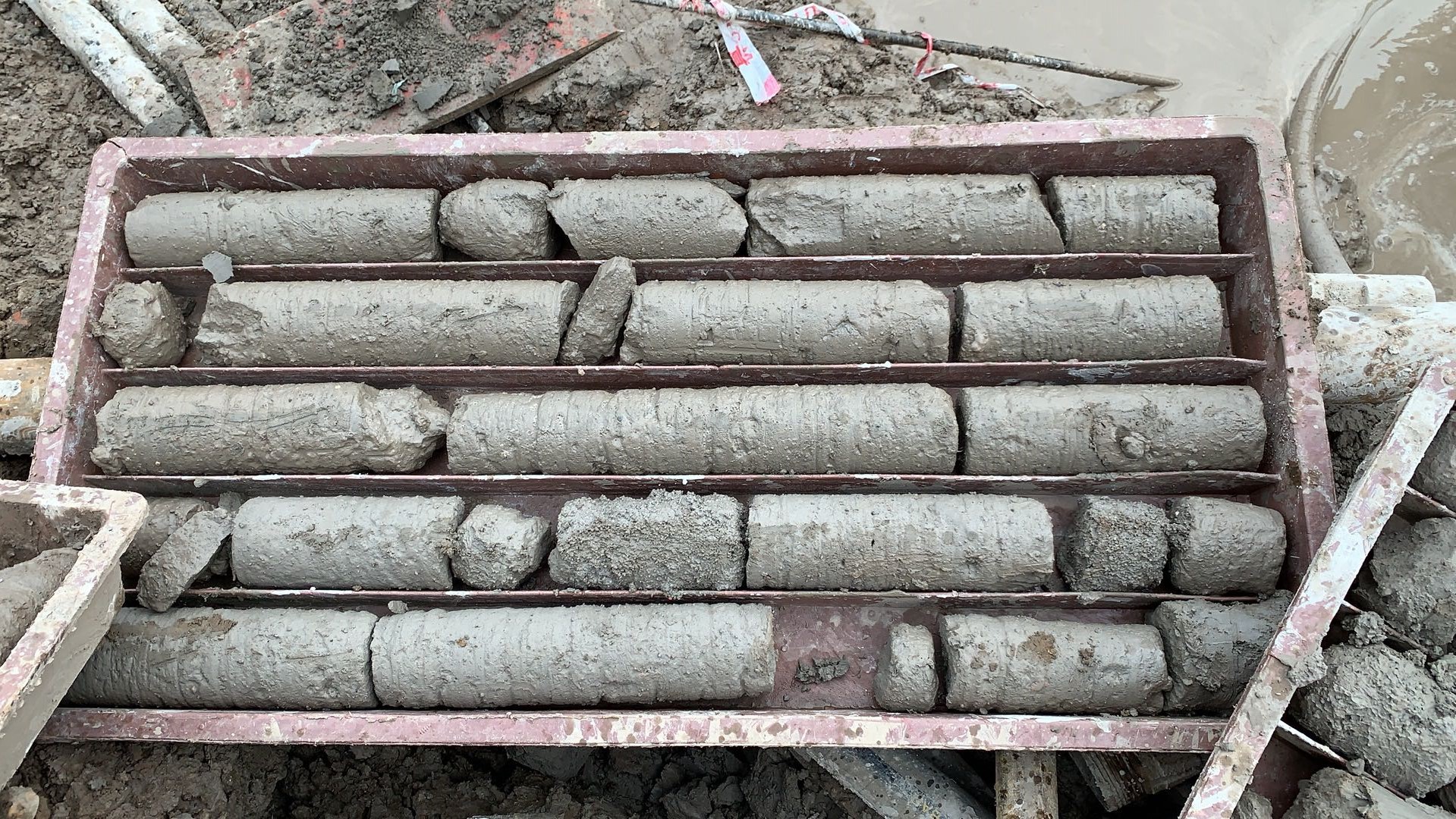

▲取出芯樣

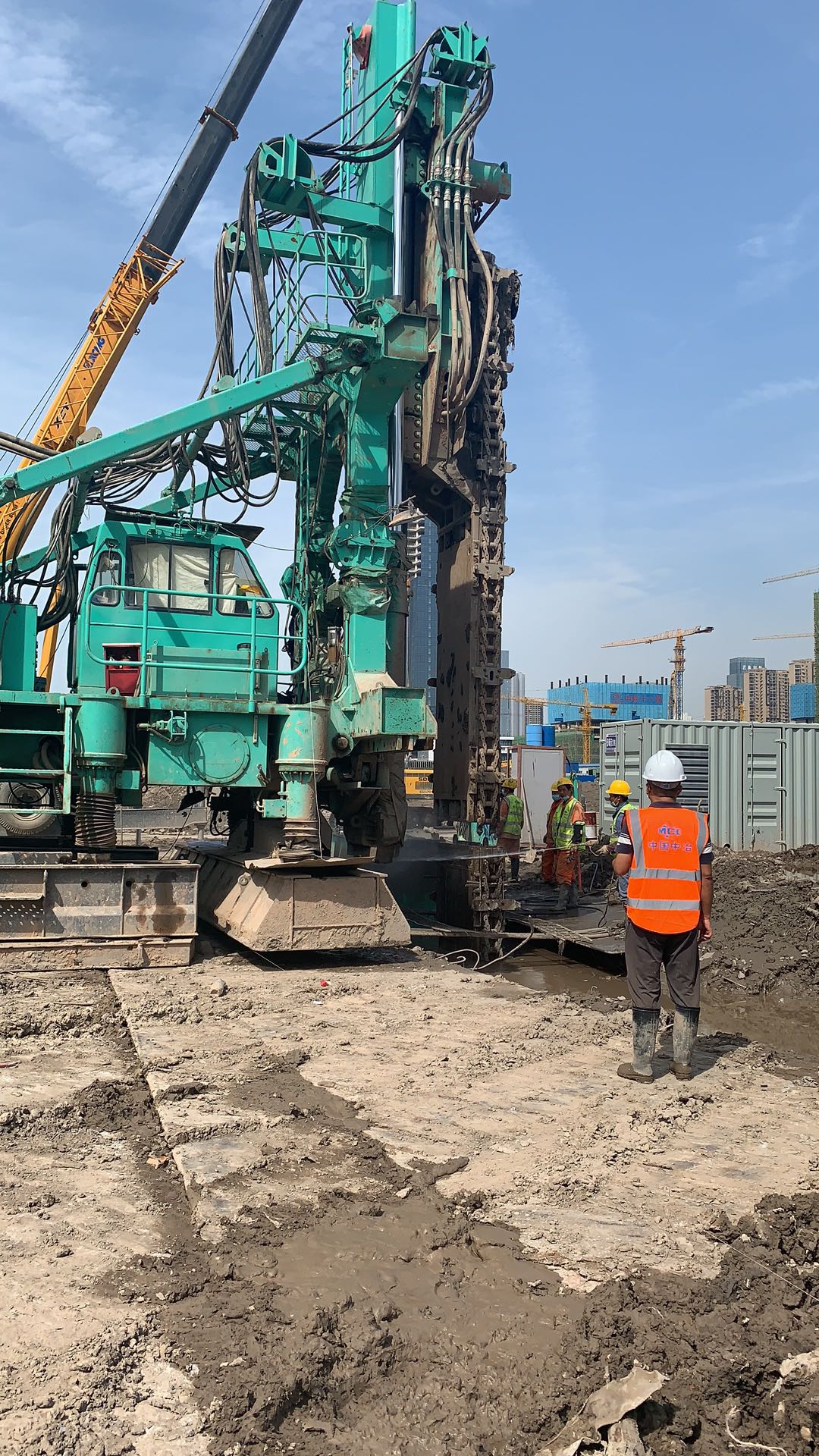

▲TRD工法施工中
-*-
